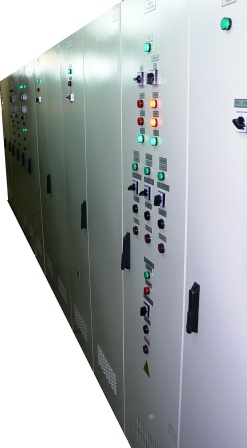

КОМПЛЕКТ СИЛОВОГО ЭЛЕКТРООБОРУДОВАНИЯ И СИСТЕМ АВТОМАТИЗАЦИИ ПЕРЕКАЧИВАЮЩИХ КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ КНС установленной мощностью до 1000кВА

Щиты выпускаются в напольном исполнении для эксплуатации в помещениях с допустимым содержанием агрессивных газов и паров.

 Комплект силового электрооборудования и систем автоматизации КНС соответствуют ГОСТ Р 51321.1-2007(МЭК 60439-1-2004), ТУ3431-001-86403210-2008 и имеют сертификаты соответствия №ЕАЭС RU C-RU.АЖ40.B.00298/19 серия RU № 0167219 требованиям ТР ТС004/2011 «О безопасности низковольтного оборудования», утвержденного Решением Комиссии Таможенного союза от 16 августа 2011 года №768, срок действия с 28.06.2019 до 27.06.2024 г..

КОМПЛЕКТНОСТЬ ПОСТАВКИ

Комплект силового электрооборудования и систем автоматизации КНС поставляется в следующем составе:

◘  Комплект силовых щитов и щитов автоматизации;

◘  Комплект датчиков уровня;

◘  Щит диспетчера (по требованию);

◘  Шкафы учета активной и реактивной электроэнергии (по требованию);

◘ Комплект эксплуатационной документации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Комплект силового электрооборудования и систем автоматизации КНС предназначен для работы при следующих условиях:

◘ высота над уровнем моря до 1000 м;

◘ окружающая среда невзрывоопасная, не содержащая токопроводящей пыли;

◘ рабочее положение щита — вертикальное;

◘ степень защиты щитов по ГОСТ 14254-80 IP30 при закрытых дверях;

◘ номинальный режим работы — продолжительный;

◘ температура окружающего воздуха от -20° С до +40° С;

◘ относительная влажность воздуха не более 98 % при 25° С без конденсации влаги;

◘ длительное отклонение напряжения питания сети от +10 % до -15 %.

ОБЩИЕ ДАННЫЕ

Комплект силового электрооборудования и систем автоматизации КНС состоит из:

◘ Устройства вводно-распределительного секционированного ВРУ-02-АВР-С-Р;

◘  Щитов управления плавным пуском насосов ЩУ-ПП;

◘  Щита системы автоматизированного управления технологическим оборудованием ЩА-КНС;

◘  Щит диспетчера ЩД-КНС;

◘  Шкафов учета электроэнергии ШУ-2Т;

ФОРМУЛИРОВАНИЕ ЗАКАЗА

Для заказа комплекта силового электрооборудования и систем автоматизации КНС необходимо предоставить однолинейную расчетную схему альбома внутреннего электрооборудования (ЭО) из состава проекта канализационной насосной станции.
